anclajes y pilotes helicoidales

atributos
y diferencias

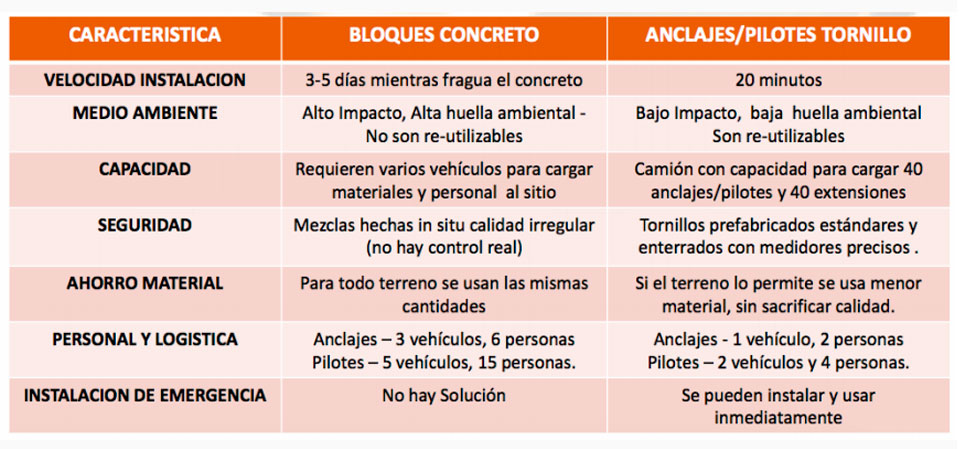

COMPARACIÓN DE TIPOS DE CIMENTACIÓN

HORMIGÓN/PREFABRICADO/PILOTE CLAVADO

Requiere demasiado cemento
Requiere demaiada agua
Requiere de grandes equipos de movimiento de tierra
Requiere gran cantidad de mano de obra
Fuertes vibraciones (Pilote clavado)
Gran impacto sobre el medio ambiente
Difícil de instalar en ciertas condiciones meteorológicas

PILOTE HELICOIDAL

No requiere cemento
No requiere agua
Requiere un tractor pequeño o una retroexcavadora con cabezal de clavado
Requiere poca mano de obra
Sin vibración
Muy poco impacto sobre el medio ambiente
Puede ser instalado en cualquier condición climática

Informacion Requerida en el Diseño de Pilotes Helicoidales:
Para el diseño del proyecto se requiere conocer Cargas-Lateral, de Tension y compression. Si hay requerimientos especificos del factor de seguridad, si no lo hay , normalmente se utiliza el factor 2:1.

Informacion del Suelo: Estudio de Suelos del o Areas a intervenir.

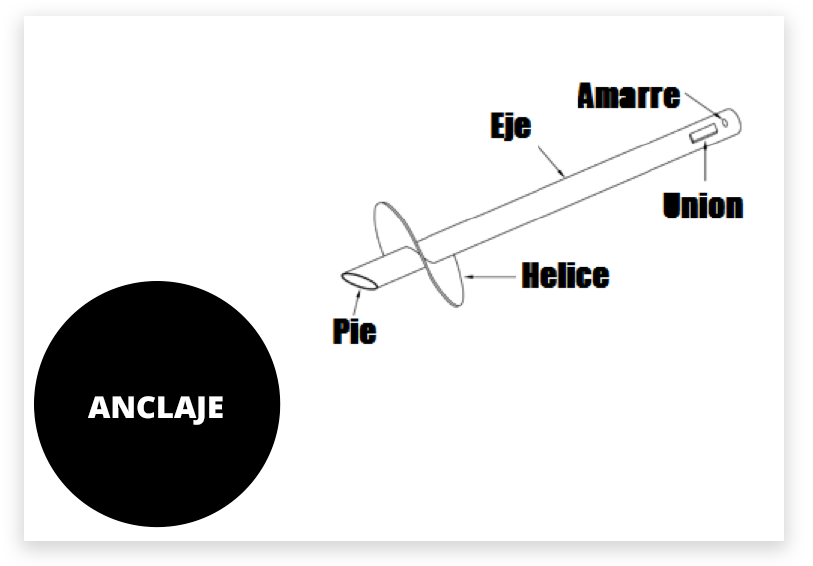

La configuracion del pilote - diametro del eje, longitud del pilote, configuracion de las helices (diametro, numero, colocacion y grosor) seran selecionadas basadas en la carga y caracteristicas del suelo.

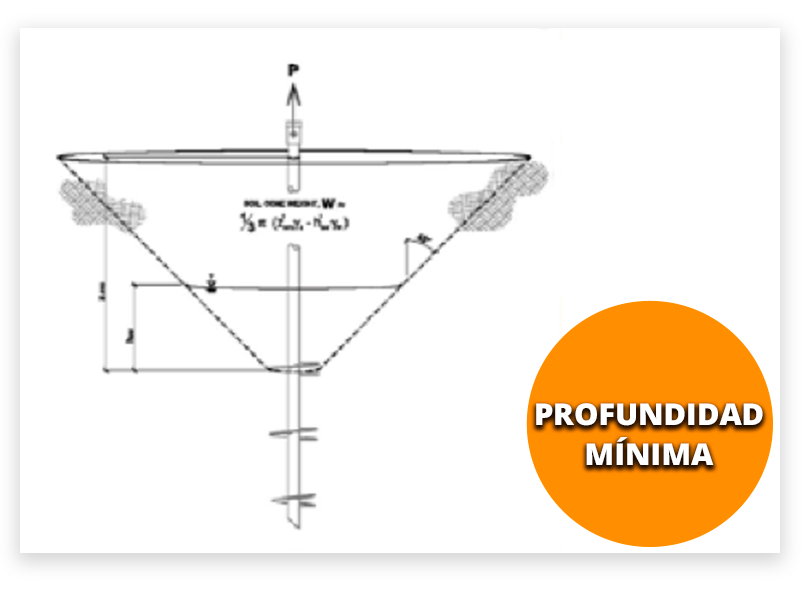

Se requiere una especificacion de profundidad mínima en suelos expansivos, para garantizar la permanencia del pilote en el estrato.
Para la determinación de la profundidad mínima se debe calcular la resistencia de cada hélice en el estrato en donde se obtuvo los datos para el cálculo, y garantizar la permanencia en dicho estrato.
Típicamente 7” a10” diámetros de hélice.
Se puede calcular comparando el peso de los suelos de sobrecarga con la resistencia de extracción requerida como en la figura de la derecha.

Una de las principales características de la tecnología, es que la capacidad de los anclajes helicoidales se confirma durante el proceso de instalación. Esto se logra midiendo la torsión, el torque de instalación se relaciona directamente con la capacidad de tensión de los anclajes. Por lo tanto mediante la supervisión y medición del torque en la instalación, el cliente puede asegurar que se consiguen las capacidades de carga requeridas.

COMO FUNCIONAN LOS ANCLAJES Y PILOTES HELICOIDALES
